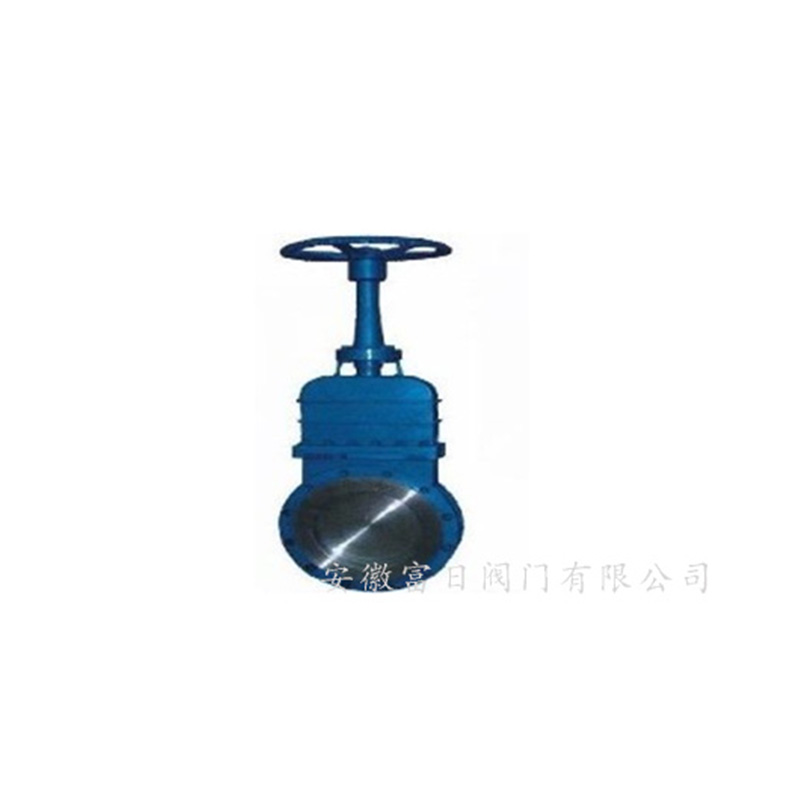

PFZ73H手動暗板刀型閘閥
新產品概述
此刀形閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。
刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。
此種刀形閘的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
此種閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
特別適合在粉塵及干燥的惡劣環境中長期正常工作。 注：可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。
設計制造 Design and manufacture:JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

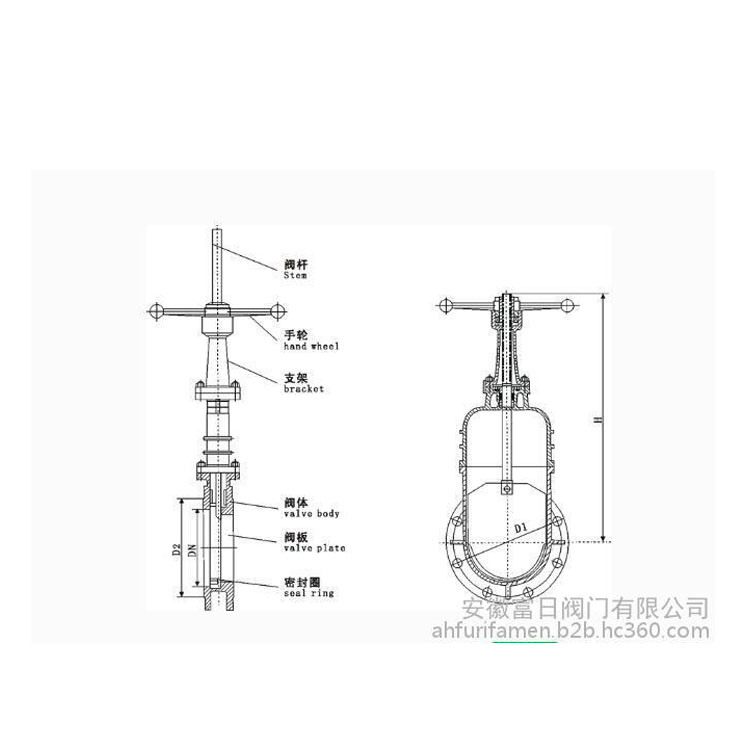

主要零部件材質 Key parts material
| 閥體、上蓋Valve body, upper cap | 碳鋼、不銹鋼Carbon steel, stainless steel |
| 閥板Valve plate | 不銹鋼stainless steel |
| 閥桿Stem | 不銹鋼stainless steel |
| 密封圈Seal ring | 橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy |
主要性能規范 Key performance indicators
| 公稱壓力Nominal pressure | PN |
| 殼體試驗Casing test | 1.5XPN |
| 密封試驗Leak test | 1.1XPN |
| 工作溫度Operating temperature | 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃ |
| 適用介質Working medium | 紙漿、污水、煤煤氣等paper pulp, sewage, coal slurry |
